• Информация

  Сергей Александрович
  тел.: 380 (96) 5456998

• Местоположение

  Украина
  Днепропетровская обл.
• Год выпуска

  1986-1990
• Дата добавления

  21.02.2014 в 11:39

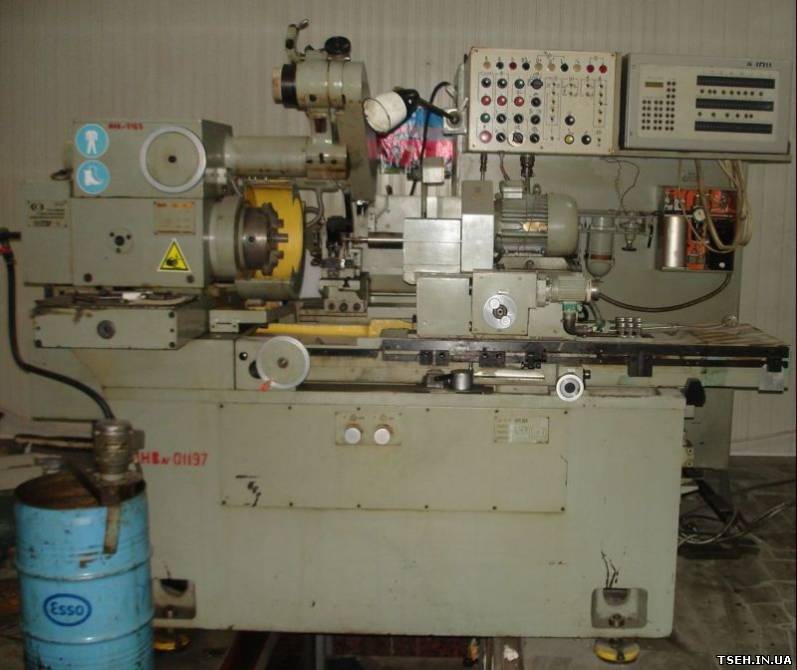

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
 Наибольший диаметр устанавливаемого изделия 400 мм
 Наибольший диаметр шлифуемого отверстия 200 мм
 Наибольшая длина устанавливаемого изделия 200 мм
 Диаметр конца внутришлифовального шпинделя 14 мм
 Диаметр отверстия внутришлифовальной бабки под гильзу
 внутришлифовального шпинделя 100 мм
 Наибольший диаметр шлифовального круга 125 мм
 Наименьший диаметр шлифуемого отверстия 20 мм
 Наибольшая длина шлифования при диаметре шлифования
 не менее 100 мм 200 мм
 Наибольшая масса устанавливаемого изделия с патроном 50 кг
 Расстояние от зеркала стола до оси шпинделя 285 мм
 Расстояние от оси шпинделя до подошвы станины 1210 мм
 Расстояние от торца нового круга торцешлифовального приспособления
до опорного фланца шпинделя изделия
наибольшее 280 мм
 наименьшее 120 мм
 Наибольший угол поворота бабки тзделия 45 градусов
 Частота вращения шпинделя изделия 60-1200 об/мин
 Частота вращения внутришлифовальных головок 5000-28000 об/мин
 Частота вращения торцового шпинделя 5600 об/мин
Шлифовальные круги
диаметр наружный 20-125 мм
высота 20-50 мм
 диаметр отверстия 6-51 мм
Габаритные размеры без баков и электрошкафа
длина 2700 мм
ширина 1320 мм
 высота 1850 мм
Габаритные размеры станка с приставным оборудованием
длина 2900 мм
ширина 2085 мм
 плащадь 6,05 кв. м
 Масса станка 3600 кг
Масса станка с электрооборудованием, установкой насосной, баком эмульсии 4500
