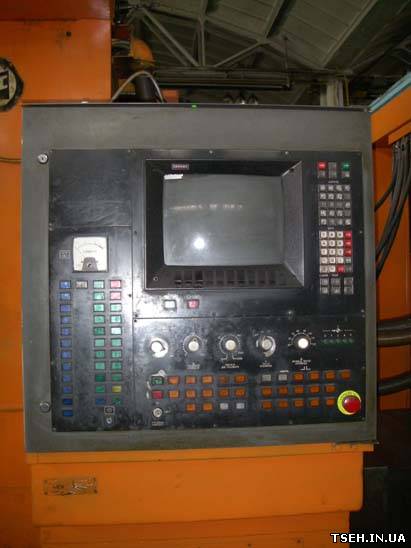

Обрабатывающий центр многоцелевой специальный ИР500ПМФ4 с контурной системой программного управления, автоматической сменой инструмента и столов-спутников предназначен для высокопроизводительной обработки корпусных деталей из различных материалов. Широкие диапазоны частоты вращения шпинделя и скоростей подач, наличие поворотного стола, высокая степень автоматизации вспомогательных работ расширяют технологические возможности станков и позволяют использовать их в составе гибких производительных систем. Дискретный стол (число поз. град. . 120x3.), габариты стола 500х500 мм, система ЧПУ фирм BOSCH или FANUC. Возможна установка систем ЧПУ Российского производства.
Технические характеристики:
очность линейного одностороннего позиционирования стола, мкм 25

Точность линейного одностороннего позиционирования стойки, шпиндельной бабки, мкм 20

Постоянство положения рабочей поверхности стола-спутника при повороте на 30., мкм 16

Наибольшая масса обрабатываемого изделия, кг 700

Размеры рабочей поверхности стола, мм 500х500

Частота вращения поворотного стола (с круговой подачей), об/мин 6

Количество позиций поворота стола 120 (через 3.)

Индексируемый поворот стола, угл. с 360000х0,001

Точность автоматической установки поворота стола .3"

Конус для крепления инструмента в шпинделе 50 ISO

Частота вращения шпинделя, об/мин 21,2-3000

Мощность электродвигателя привода вращения шпинделя, кВт 14-22

Величина перемещения стола (поперечное), мм 800

Величина перемещения бабки (вертикальное), мм 500

Величина перемещения стойки (продольное), мм 500

Время смены столов-спутников, с 45

Количество столов-спутников в накопителе 2

Скорость быстрых установочных перемещений, мм/мин 12000

Емкость инструментального магазина, шт 30

Время смены инструмента, с 5

Наибольший диаметр рядом стоящих инструментов, мм 125
